جدول وزن تیرآهن - آهن آلات آهن 724

تیرآهن از جمله مصالحی است که کاربرد فراوانی در صنایع مختلف از جمله ساخت و ساز دارد، زیرا دارای خصوصیات منحصر به فردی است که تحمل بار بالایی داشته و در صورت نگهداری مناسب و استفاده از پوشش های ضد زنگ می تواند عمر مفید طولانی داشته باشد. برای وزن تیرآهن بر اساس کارخانه سازنده و همچنین استانداردهای بین المللی، جداول متعددی ارائه شده است که در این مقاله از سایت آهن 724 به بیان و بررسی آن پرداخته می شود.

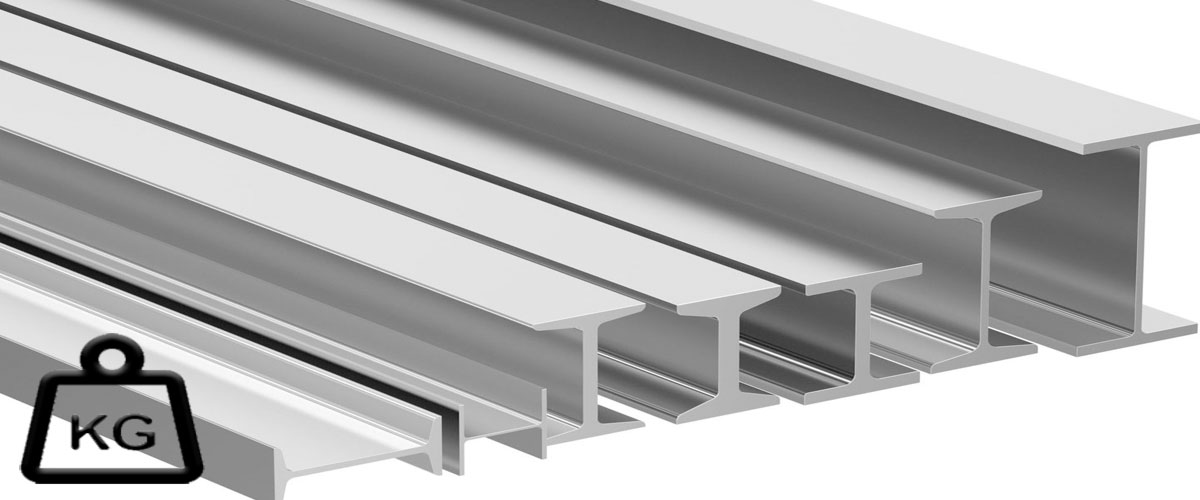

تیر آهن در واقع از سنگ آهن ساخته می شود که برای تقویت و ایجاد خواص و پایداری مورد نظر از عناصر متعددی از جمله کربن در ساخت آن استفاده می شود. تیرآهن در اندازه های مختلفی ساخته می شود و با توجه به این اندازه ها، دارای وزن های گوناگونی می باشد.

جدول وزن تیر آهن IPE

یکی از جداولی که طراحان را در انتخاب اندازه تیرآهن کمک می کند، جدول وزن تیرآهن می باشد. این جدول بر اساس ابعاد تیرآهن ارائه شده است که با افزایش ابعاد، وزن تیر آهن نیز افزایش می یابد. ابعاد تیرآهن بر اساس عرض آن ها بیان می شود و طول همه آن ها برابر با 12 متر است. عرض های پر کاربرد تیرآهن را می توان 12، 14، 16، 18، 20، 22، 24، 27 و 30 سانتیمتر بیان کرد. همان گونه که مشخص است با افزایش ابعاد تیرآهن نیاز به استفاده از مواد خام بیشتری بوده و در نهایت وزن نهایی آن افزایش می یابد. از جمله کاربردهای دیگر از جدول وزن تیرآهن را می توان کنترل کیفیت بیان کرد که با توجه به وزن های ارائه شده برای هر تیرآهن، وزن واحد تیرآهن ساخته شده را اندازه گرفته و در نهایت کیفیت تیر و میزان مواد اولیه استفاده شده را مشخص می کنند.

سایز تیر آهن (cm)	چگالی تیر آهن	وزن شاخه 12 متری تیرآهن (kg)
8	7.86	72
10	7.86	98
12	7.86	125
14	7.86	155
16	7.86	190
18	7.86	226
20	7.86	269
22	7.86	315
27	7.86	434
30	7.86	507
33	7.86	590
36	7.86	686
40	7.86	796
45	7.86	932
50	7.86	1089
55	7.86	1272
60	7.86	1464

جدول وزنی تیرآهن هاش

در این قسمت وزن تیرآهن هاش یا IPB را در سایزهای مختلف با طول 12 متر را بررسی می کنیم.

سایز هاش	وزن شاخه 12 متری هاش (kg)	وزن شاخه 12 متری سنگین هاش (kg)
10	200	244
12	234	322
14	299	390
16	365	500
18	426	590
20	508	720
22	606	828
24	724	960
26	818	1075
28	917	1210
30	1060	1370
32	1171	1551
34	1260	1603
36	1342	1754

جدول وزن تیر آهن هاش سنگین

در این جا وزن تیرآهن IPBU-HE-M که در دسته تیرآهن هاش سنگین قرار دارد را در سایزهای مختلف با طول 12 متر را بررسی می کنیم.

سایز هاش	وزن شاخه 12 متری هاش (kg)
10	501.6
12	625.2
14	758.4
16	914.4
18	1066.8
20	1236
22	1404
24	1884
26	2064
28	2268
30	2856
32	2940
34	2976
36	3000
40	3072
45	3156
50	3240
55	3336
60	3420
65	3516
70	3612
80	3804
90	3996

یک راه برای افزایش پایداری تیرآهن و همچنین کاهش وزن نهایی آن، استفاده از تیرآهن های لانه زنبوری می باشد که به این نحو است که دو تیرآهن را بر روی هم قرار داده و قسمت مشترک را برش می دهند و اشکال لانه زنبوری بر روی سطح آن ایجاد کرده و در نهایت وزن کلی کاهش می یابد.
تیرآهن کاربرد فراوانی دارد و با توجه به شرایط مورد نظر، می توان از تیرآهن با انواع و ابعاد متفاوتی استفاده کرد و نکته مهم در ساخت و ساز ساختمان ها، توجه به وزن نهایی ساختمان می باشد که متخصصین همواره در صدد کاهش وزن سازه هستند. در استفاده از تیر آهن باید به وزن آن توجه شود و باید به صورت بهینه انتخاب شود تا هم استحکام و مقاومت مورد نظر را داشته باشد و هم وزن مناسب حفظ شود.
